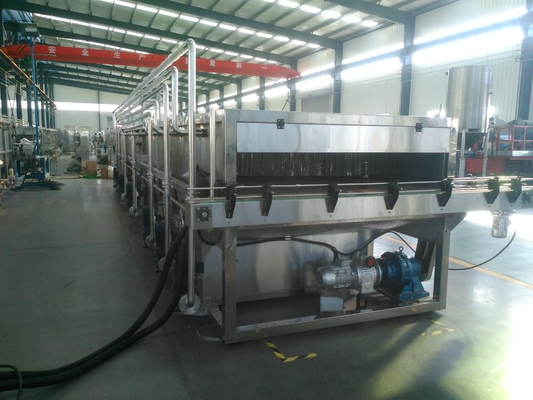

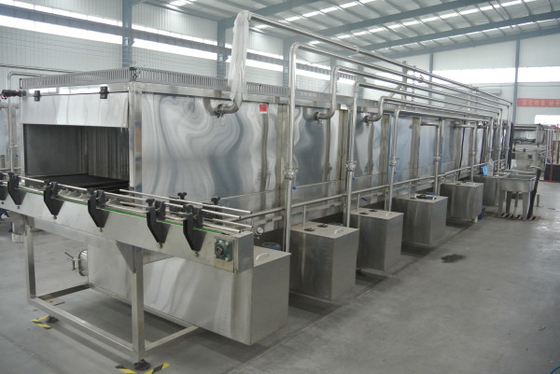

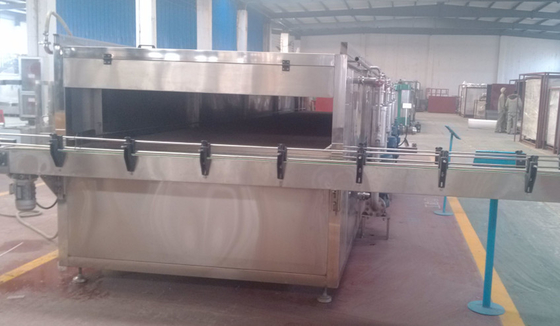

ビールまたは飲料のための噴霧タイプ パッキング生産ライン トンネルの低温殺菌器
短い導入
GD-PLGシリーズ トンネルの低温殺菌器はまた水噴霧タイプびんと暖まる/冷却機械呼ばれます。直接熱するタイプ抜け目がない殺菌機械と別、このシリーズ トンネルの低温殺菌器はパッケージとともに液体プロダクトを殺菌できます（ガラス ビンかペットびんはまたはできます）。それは可能液体プロダクトかパッケージに存在しているすべての細菌を殺すことができます。液体プロダクトおよびパッケージは殺菌の温度に熱され、ある特定の時間のためのこの温度を保ち、そして次に周囲の温度にパッケージに冷水の噴霧によって温度を落とします。
Ⅱ。主要な技術的な変数
（1）総合容量:10 000bottles/hr。
（2）機械の出口の最終的な温度:30~35℃ （ビールのために）
（3）モーターの総力:27kw
網ベルトのコンベヤーの速度減力剤の力:1.1kw
びんの入力コンベヤーの速度減力剤の力:0.37kw
びんの出力コンベヤーの速度減力剤の力:0.37kw
遠心ポンプ（8sets）の力:3×8=24kw
（機械の5つの）純重量:6900kgについて
（6つの）全体寸法:19000×2100×2040mm
Ⅲ。働き主義
このトンネルの低温殺菌器は3つのセクションから主に成っています:暖房セクション、一定した温度セクションおよび冷却セクション。びんの入力コンベヤーはびんの入力コンベヤーから網ベルトにいっぱい入ったボトルを移します。機械のすべてのびんは順序で整理され、3つのセクションを一つずつ通り、そして加工技術の条件を達成します。ついに、びんの出力コンベヤーは鎖の排出にびんを移します。続くことはGD-SJJ-4000Tunnelの低温殺菌器の3つのセクションについての記述です:
給湯器セクション:

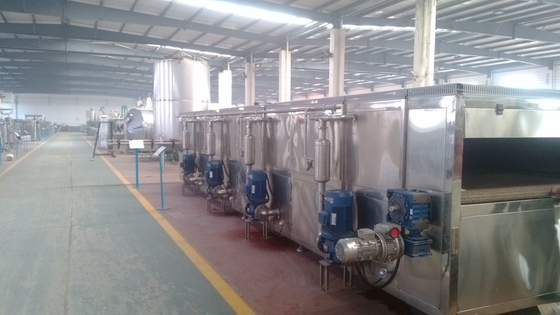

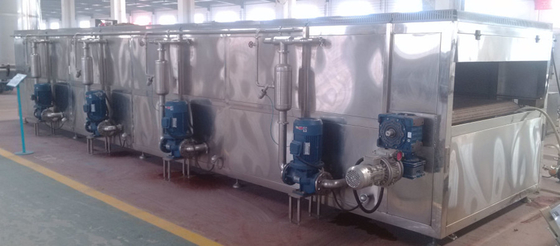

このセクションに8つの分けられた水漕があります。水は蒸気によってこれらのタンクで予備加熱されます。熱湯はスプレー ポンプによって網ベルトの上のノズルにポンプでくまれ、いっぱい入ったボトルに粉砕されます。びんの温度は高温によって影響を及ぼされる液体プロダクトの味の損失を減らすために次第に上がります。リサイクルされた水は水漕に戻ります。
（1つの）一定した温度セクション（殺菌セクション）
このセクションによっては温度が60℃についてであるセクションが殺菌しています。それはまた一定した温度セクションです。1つの水漕があり、水は蒸気によって殺菌の温度に熱されます。熱湯は網ベルトの上のノズルにポンプでくまれ、いっぱい入ったボトルに粉砕されます。自動的に温度調整のシステム制御の水温。このシステムの働き原則は温度調整の器械によって検出される温度の相違の基盤の空気の角度の座席弁が付いているこのタンクに蒸気の流動度を、調整することです。減ります殺菌の時間を変えるために網ベルトの連続した速度を変えるために無限速度を調整できます。通知:機械が締まったときに速度を調整しないで下さい。
（2）冷却セクション
このセクションは暖かい水冷却区域および水道水冷却区域から成っています。水道水の冷却区域の下に1つの水漕があります。水道水は網ベルトの上のノズルにポンプでくまれ、びんに粉砕されます。これは最終的な冷却のプロシージャです。この区域からのリサイクルされた水は暖かい水に熱くし、水冷却区域を暖めるためにポンプでくまれます。これは最初冷却のプロシージャです。
1。この機械がそれを運ぶには余りにも長いので、私達は2部にそれを分けました。ユーザーは彼の研修会で統合された単位にそれらを組み立てることができます。ユーザーは堅く及び水平な地面に全機械を取付けます。そしてすべてのスプレー ポンプ、水パイプライン、モーターおよびすべての速度減力剤を取付けて下さい。
2.びん入出力コンベヤーを取付けて下さい。網ベルトを入るびんを保証するか、または滑らかに出力するために水平にするようにpectinate版を調整して下さい。
3.蒸気のパイプライン、圧縮空気のパイプライン（0.4~0.6Mpa）および水パイプラインを接続して下さい。
4.送電線、電気制御回路および器械回路を接続して下さい。
5.速度減力剤に円滑油を加えて下さい。無限速度減力剤は円滑油のUB-1ブランドを使用します。

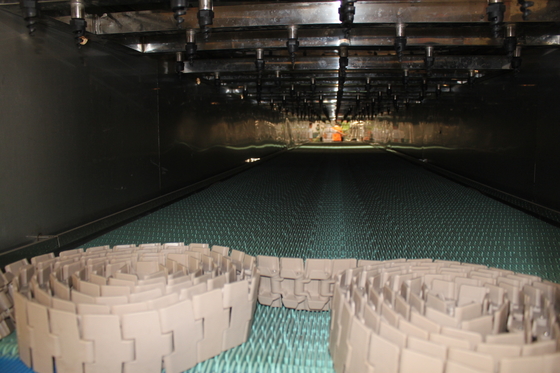

6。正方形の運転シャフトに16のスプロケット車輪および後部シャフトに8つのスプロケット車輪があります。1つのスプロケット車輪だけ車軸方向のシャフトの中心点で固定です。他のスプロケット車輪はすべてシャフトの比例式スペースで整理され、車軸方向の動産は、網ベルトの熱拡張を償うために、網ベルトとスプロケット車輪間のよい振動の仕事を保ちます。
7.それぞれすべてのモーターの回転の方向の正しさを点検し短い時間の網のベルト・コンベヤー、びん入出力コンベヤーおよびポンプのためのモーターを、始めて下さい。
8.低速で約30分の間それを動かし網のベルト・コンベヤーを始めて下さい。滑らかに動いたら網ベルトを点検して下さい。そして必要な殺菌の時間に従って定格速度に速度を次第に加速して下さい。異なったプロダクトによって網ベルトの速度の境界を定めて下さい。
9.びん入出力コンベヤーを始めて下さい。滑らかに動いたらそれらを点検して下さい。実際の出力に従って連続した速度を調整して下さい。
10.水道水は冷却セクションのパイプラインを通した機械の水漕に一つずつ償われます。水位がある特定の流出の港に達するとき、妨げられたらすべてのノズルを点検しすべてのスプレー ポンプを、点検します水粉砕の条件を始めて下さい。
11.圧縮空気のパイプラインの弁を始動させて下さい。0時で空気圧を保つために圧力減力剤を調整して下さい。4Mpa.
12。プロセス条件に従って温度調整システムの調整によって殺菌の温度および温度警報を（上部の限界温度はおよび限界温度を下げます）置いて下さい。蒸気弁を始動させ、セット・ポイントのまわりで±1℃内の水温を安定させるためにPIDの器械の変数を（一般に、この変数は配達の前に置かれました）、調整して下さい（温度）。
13。必要な温度に水漕の水を熱して下さい。
14。すべての調整の仕事が終わったら、すべてのモーターを停止し、空気弁を消して下さい。
Ⅴ。維持管理
A. Operation
1.パネル機能のための実例
温度の設定ボタンI:このボタンは暖房セクションの第1水漕で蒸気の磁気弁を制御します。
水温が1℃ （製造業者によって置かれました）についての設定値よりより少しなら、蒸気磁気弁は熱水に始動します。水温が1℃ （製造業者によって置かれました）についての設定値より高ければ熱を停止するために、蒸気磁気弁は消えます。
注目:水温を再調節する必要があったら連続したモードの下でそれを再調節するために温度調節器のパネルのqまたはpボタンを押してもよい。価値を再調節するとSVの徴候区域（温度の設定の価値）はきらめかせています。表示された価値が適していれば出版物の【の価値を入れる一定の】ボタン。他の変数を変更する必要がある前に温度調節器のための器械マニュアルを注意深く読んで下さい。
。
