第一部。装置のリストおよび引用語句

1. プロジェクトの記述

Øプロダクト:ジュース

Øのプロジェクトの名前:ジュースの生産およびびん詰めにする満ちるライン

Øのプロジェクトは結合します:Gongda機械Co.、株式会社、山東（中国）

Øのびん:1500ml、750ml、ペットのための300ml

Ø容量:500mlびんに基づく6000BPH

2. 装置のリストおよび引用語句

ノート

1. 支払い条件:印の後の30%T/T契約、郵送物の前の70%。

2. 価格はパイプライン、コンベヤーが含まれていません。パイプラインおよびコンベヤーの価格はレイアウトの確認の後で確認されます。

3. 引用語句の妥当性:この発行日付からの30日。

4. 配達:頭金のレシートの後の60仕事日。

テクニカル サポートおよびサービス

1. 最上質プロダクトはトップレベル サービスと伴われます。販売人はバイヤーの一致を受け取った後8時間以内のバイヤーを答えます。バイヤーの場所で着くサービスが要求されれば、販売人は両方の党によって任命された時間に従ってバイヤーの場所に一般に着く技術者を急派します。

2. 販売人はバイヤーの場所で訓練および取付けを提供するべきですバイヤーは販売人のエンジニアの調節、航空券、査証およびサラリーの支払をするべきです。

3. 品質保証:12か月。

部2。装置の紹介

シロップのボイラー

この装置は飲料、食糧および薬の企業の必要な装置の1つです。それは完全に1つのボディのシロップの沸騰、涼しいおよび貯蔵のような仕事を終えることができます。

タンクの予混合

この装置は混合ジュースおよび水のための補助部品です。液体をのシロップそして他の種類混合することを使用します。それは極度のステンレス鋼から成っています。それに素晴らしい展望、金庫、衛生学の特徴が等あります。

シロップ フィルター

この機械は新しいミルク、シロップ、飲料および液体からべた組み物を取除くために適しています。2つのフィルターは互いを使用して変わることができます;フィルター網を変える、また長い間働くことも適していますので機械を停止することは必要ではないし。

ホモジェナイザー

高圧ホモジェナイザーおよび高圧交換ポンプは力です

伝達および物質的な運搬のメカニズム。強いせん断力、影響

キャビテーションは微小体の高圧の影響を受けて作り出すことができます

液体材料か液体キャリアの粒子。

圧力40mpa

力22kw/h

次元1050*1250*1350mm

N.W 1250kg

真空のdegasser

degasserはフルーツ ジュースまたはフルーツの茶生産ラインの必要な装置の1つです。真空の条件の下の均質にされたジュースのガスを抜くために主に使用され、ジュースが防ぎ、次にジュースの貝の生命を延長するために酸化することを。

容量:3000L/H

働く真空0.05-0.08mpa

次元dia 800*2560mm

力5.2kw

N.W 1250kg

ジュースの低温殺菌器

ミラー表面の溶接の技術の採用、少し液体の残り物。

と波形を付けましたり管を、減らします熱い変形圧力を接続して下さい。

それがそれ完全に低温殺菌されなければ液体リターン パイプライン。

無菌フィリング バルブおよびパイプラインを接続するフランジはあります

蒸気と保護される。

液体の表面および温度のリアルタイム制御。

容量:3000L/H

ジュースの入口の温度:25℃

ジュースの出口の温度:≤45℃

温度を低温殺菌して下さい:115℃~135℃

蒸気の消費:60kg/H

機械サイズ:800*700*1500mm

空気コンベヤー

構造特徴

☉Stainless鋼鉄空気carbinetおよび空気吹くチャネル。

☉Innerの偏差板は、最もよい気流を得るためにコンベヤーの空気を効率的に広げました。

☉Theはシステムを必要性多くの維持運びませんまたは修理は、運搬自動的に終わります。

☉Highは負傷無しで安定した速度を運びます運びます。

☉Safety操作、安定した操作。

主要な変数

☉Bottleの容積:200-1500のml

回転天使を運ぶ☉Bottle:〈15℃

☉Bottleの首:調節可能

☉Mainの部品:空気送風機（空気ろ過システムが付いている合同事業プロダクト、）

びんの非周波数変換器

導入:

LPシリーズ非周波数変換器は私達が高速生産の方の国内飲料の満ちる設備の傾向の考察のもたらされた技術の基礎で開発した国際的に高度の水平なエレベーターの技術のびん配列装置です。

ボディ機械は機械の高さそしてレベルを調節する外の円形化の底に調節可能な馬とのバレルの形、です。内部および外の回転式バレルはボディ機械の中の二重線軸受けのあたりで置かれます。内部の回転式バレルの外側は同等のエレベーターが付いているびんタンクおよび内部が装備されています。対応するびんのディストリビューターはまた外のバレルで装備されています。傘タワーは機械に集中します。びんは傘タワーからフリンジへの落ちるびんの不在の信号にエレベーターを通した機械の中間に運ばれます。びんはエレベーターのカムによってびんタンクに押されます。機械の循環はエレベーターと一緒に3倍に伴われます。ディストリビューターのあらゆるエレベーターのびんはスター ホイールを通した空気コンベヤーに運ばれます。

主な特長:

1) びんが付いている外の小さなかん、回転式小さなかんおよび接触の部品はS/S SUS304から成っています。フレームは表面の扱われ、吹きかけられて反錆が良い質の炭素鋼と、溶接されます。

2) 小さなかんのボディは塵を防ぐわずかで肯定的な圧力と密封され、保たれます。

3) 小さなかんの上は維持し、きれいになること容易な取り外し可能なカバーが装備されています。

4) 不完全なびんの拒絶装置によって装備されている。通常の状態できれいになるために停止する必要性無し。びんの多くの不完全なびんからのブロック。機械のテスト スイッチは機械を驚かし、停止します。オペレータは信号に従ってそれを浚渫できます。

5) 特に設計されていたびんタンクは小さい相違、投資を救うためにタンクをに変える必要性で次元のびんに適用できません。より短い30mmだけタンクを変える必要はありません例えば同じ直径との500mlの600mlを変えたいと思ったらちょうど調節をして下さい。

6) 小さなかんの中は解体のために取り替える、容易な型のための出口が装備され、びんタンクのきれいになります。

7) 小さなかんの下は容易な維持の出口がオペレータが機械の底に連絡することができるように装備されています。

8) 手動オペレータと装備されている。

9) 首長の安全装置装置。

10) びん込み合いの検査官は供給のスター ホイールで機械を保護するために装備されています。

11) ギヤ、軸受けおよびカムに油を差すためにオイルの注水口と装備されている。

12) 主要なモーターは縫いますあります。

13) 主要な電装品（頻度インバーター、PLC、フォトセルおよびリレー）は三菱OMRON SIEMENSプロダクトを使用します。

14) 空気システムはドイツのFESTOプロダクトを使用します。

主要な技術的な変数:

転覆のびんの低温殺菌器

この機械はびんのための使用であり、ジュースのための帽子の殺菌、約30~40秒、殺菌の時間は輸入された部品を使用してに従ってフレーム採用しますステンレス製の鉄鋼生産を、拡張します耐用年数を要求の鎖調節することができます。茶に適当なそれ主にフルーツ ジュースの飲料の熱い詰物およびおおうこと。満たされ、密封される自動的に90°を弾くことができた後プロダクトは帽子のおよびそれからきっかりびん完全な殺菌を内部にします。機械はチェーン ドライブを、ボディ損傷なしで安定した、信頼できる採用します。

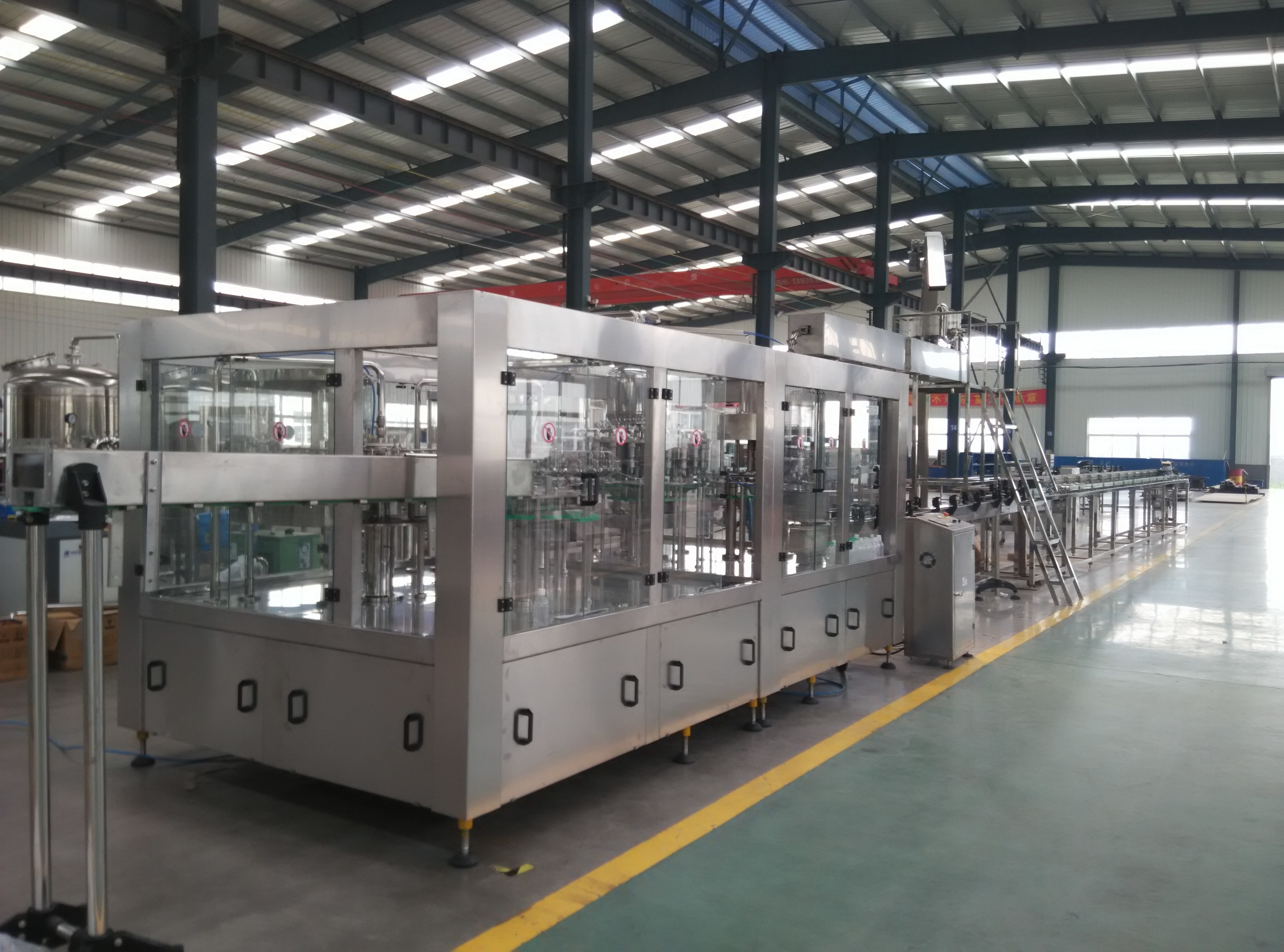

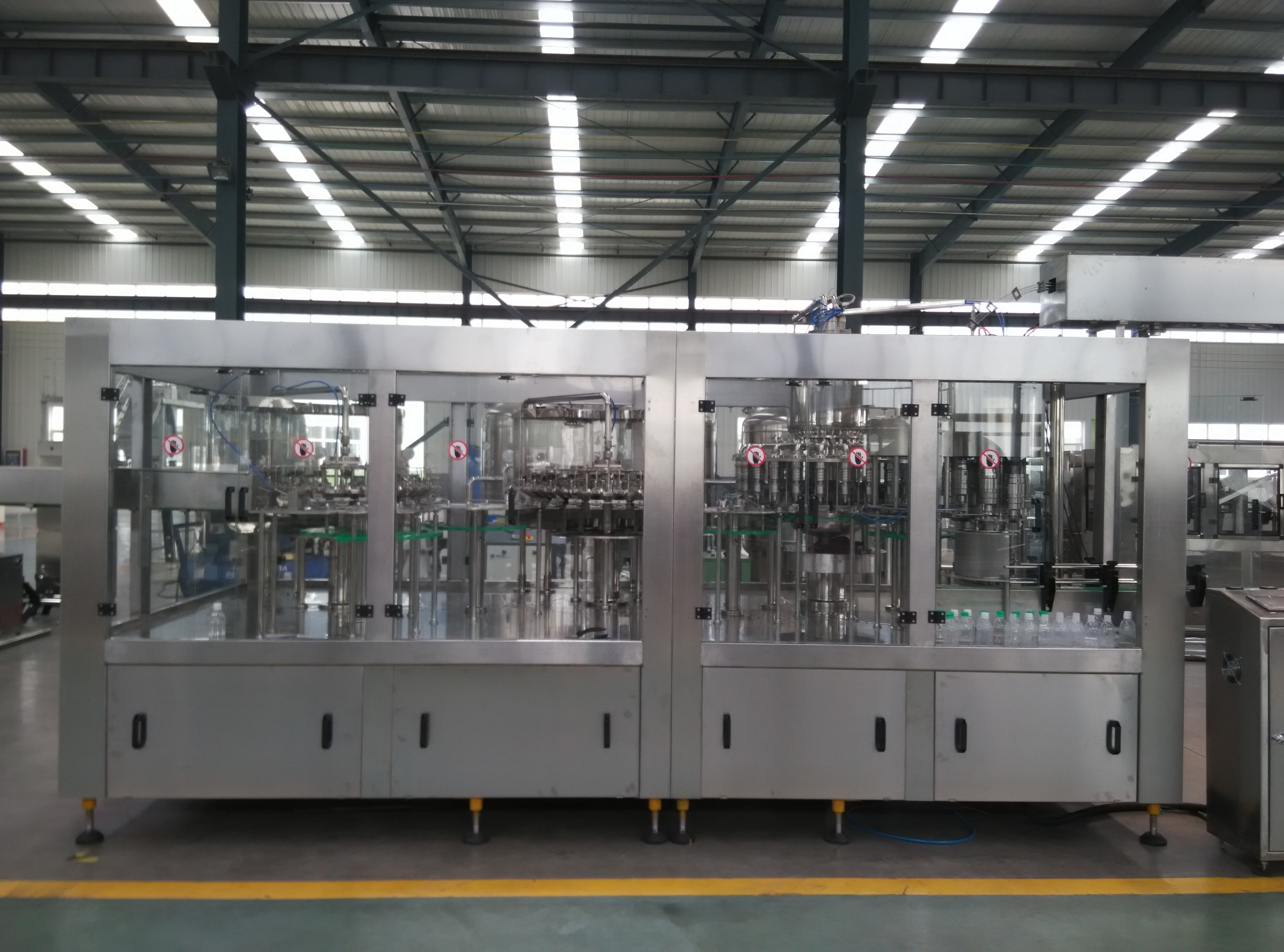

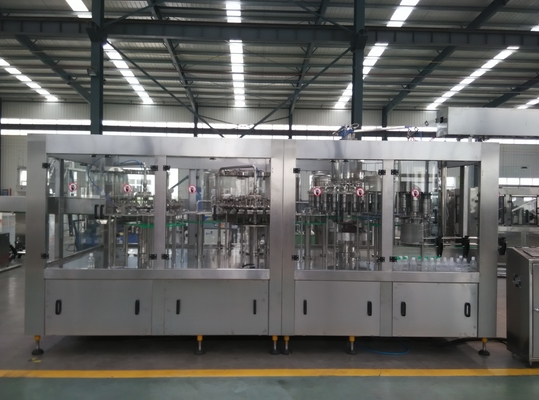

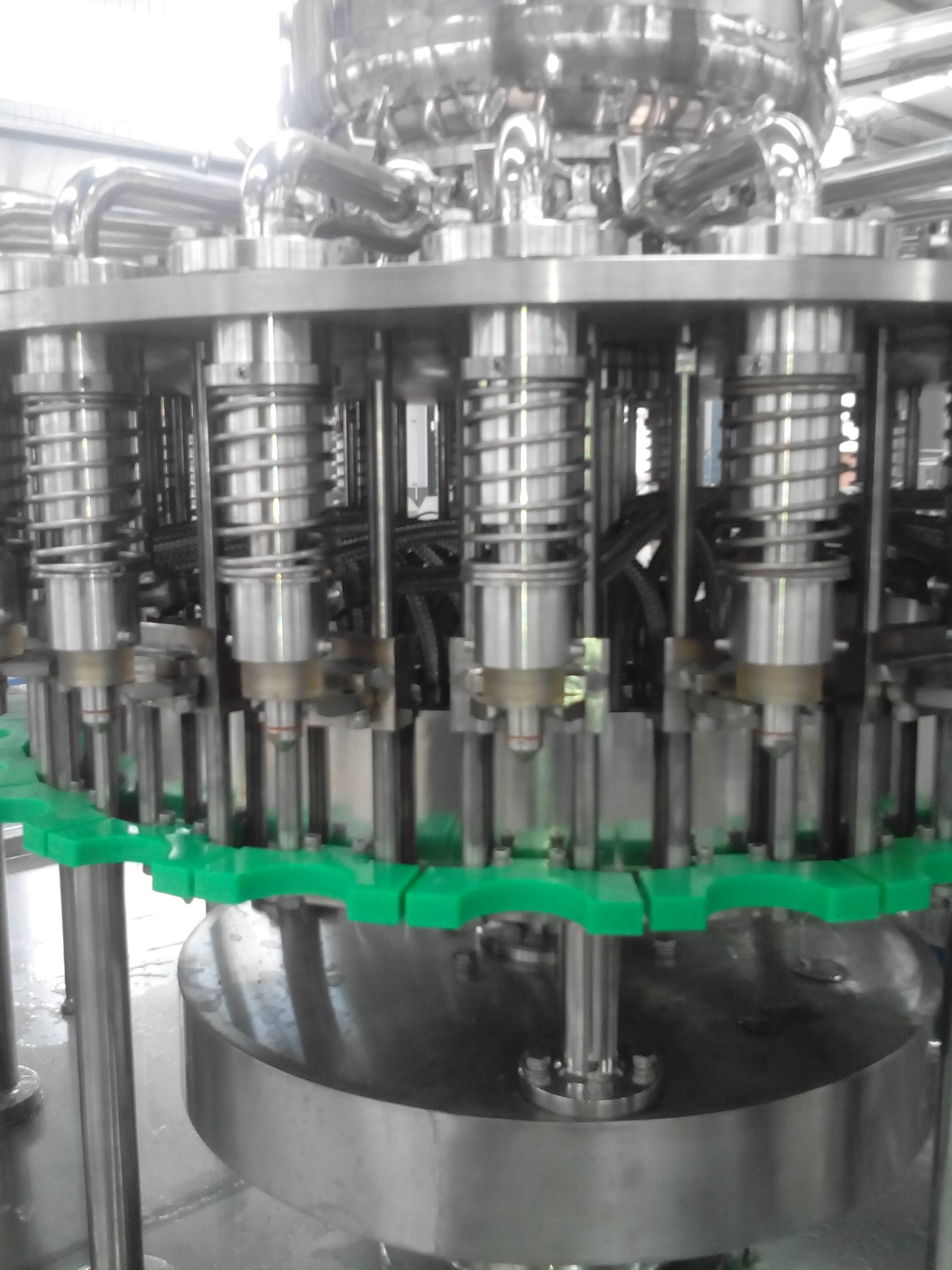

3-1 モノブロック機械を満たすペットびんジュース

単位3 1でおおうペットびんの//満ちること洗浄は一種のジュース、等のような熱い詰物の飲み物のための専門の充填機の積分器、です。洗浄、詰物およびおおうことに使用することができるそれは多機能です。それは外国の先端技術を同化すること輸入し、に基づいて非炭酸飲み物を満たすプロセス条件の後で革新する一種の高度の充填機の積分器です。それは水および清涼飲料のための洗浄し、満ち、そしておおうプラスチック帽子で大抵適用されます。それは操作の適度な構成、保証、動くことの確実性およびそう便利な維持による大きいですか中型の飲料の工場へ完全な選択です。

第一次特徴

• 密集した構造、よい体調、居心地のよい操作、優秀な自動性のようなある特徴があり、貧乏人によっては強度が労働します。
• 供給のねじおよびコンベヤーの鎖の代りに技術を人工栄養で育てている私達は空気コンベヤーを採用します。容易に部品上のびんの変更を変えて下さい。
• それはびんを運ぶために妨害のネックの技術を採用します。それはびんのタイプが交換されるとき装置の高さを調節しません。びんの直径に従って、アークのスリッパ ガイド、サム ホイール等のような対応するナイロン要素を交換できます。
• 洗浄のそれらのステンレス鋼のびんの小片は特に設計され、固体および耐久です。それは第2汚染を避けるためにphialineの糸の位置に、触れません。
• 直接材料と連絡される部品すべては死んだ角度なしで食糧段階のステンレス鋼304と採用されます。従ってそれらは容易にきれいにすることができます。

6. フィリング バルブの高い満ちる速度および質量流量、高精度および液体レベルの制御は正確および損失なしにです。

部品

完全な機械は成っていて続きますように6部から:

• 洗浄システム:それは洗浄の魅惑的なダイヤル、水転換鍋および樋から成っています。

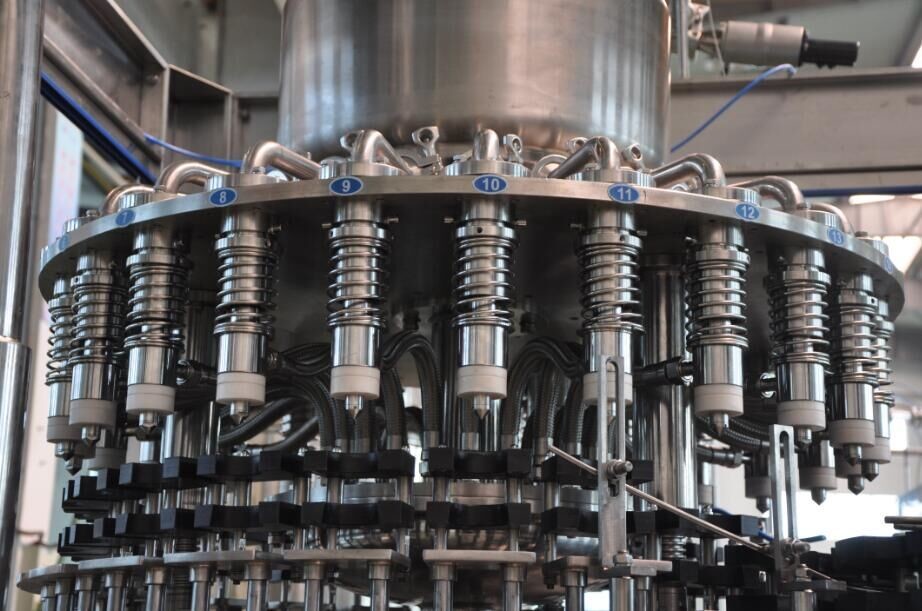

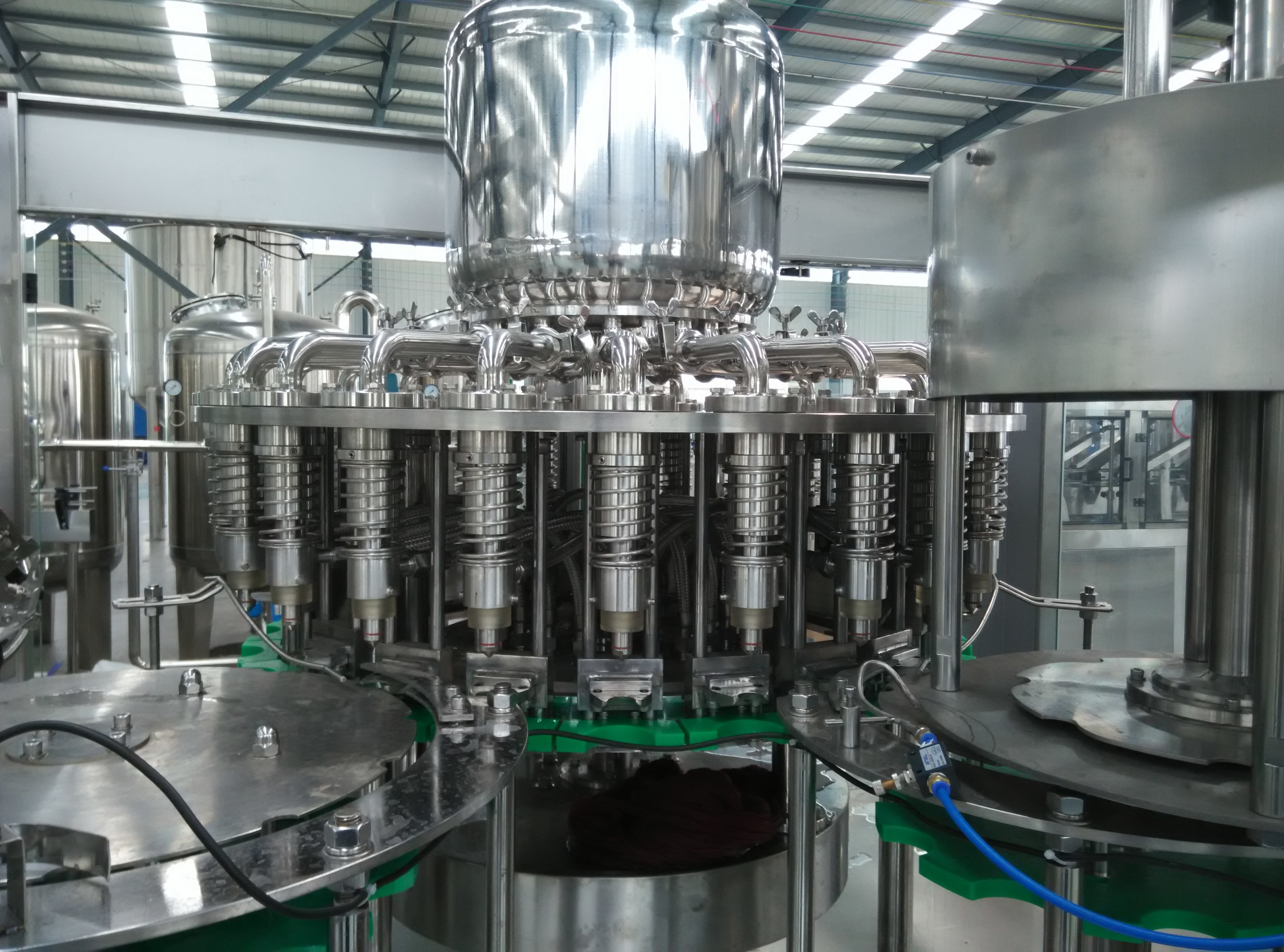

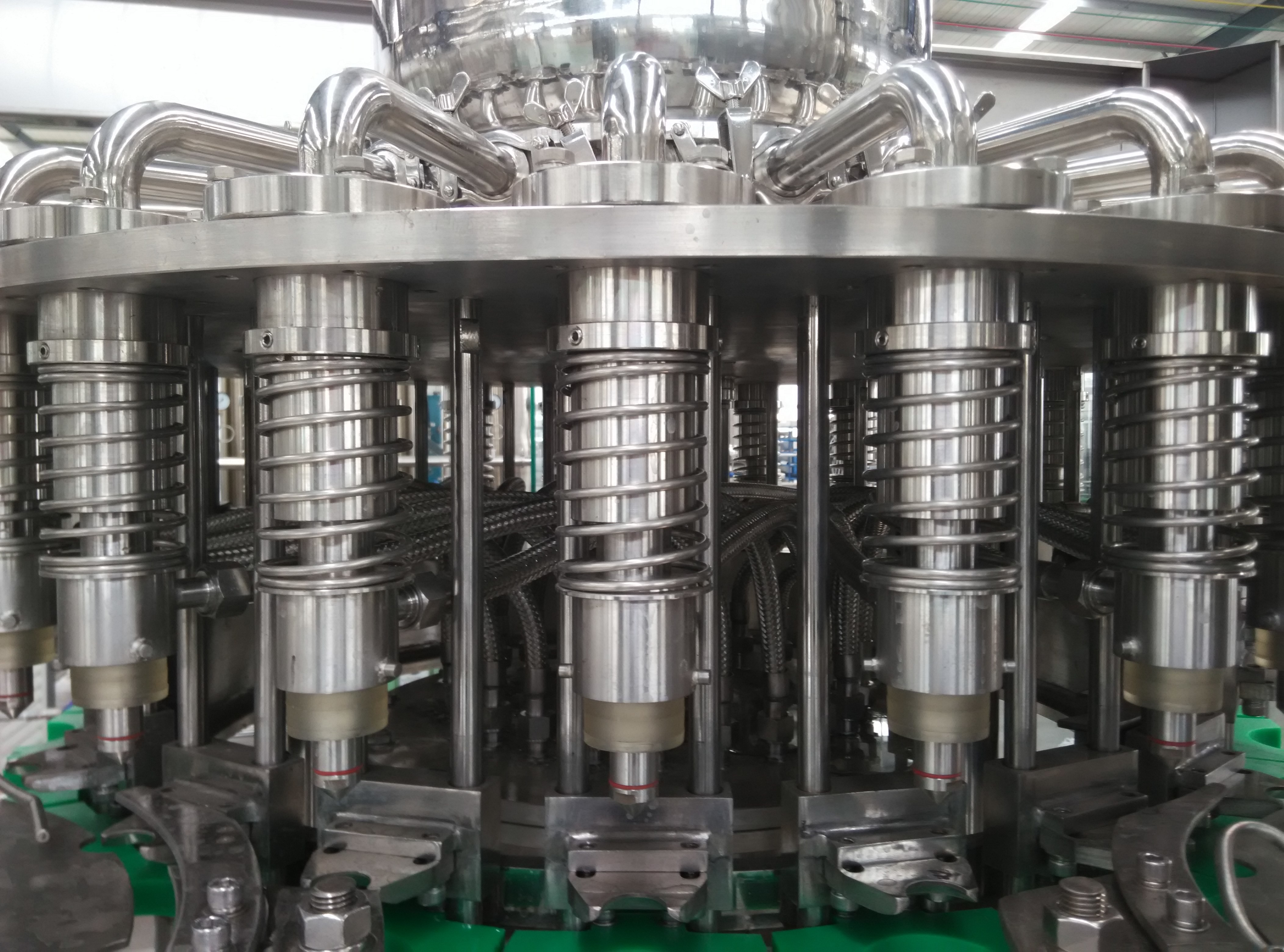

• 満ちるシステム:それは水圧シリンダ、フィリング バルブ、制御リングおよび上昇の空気シリンダーから成っています。

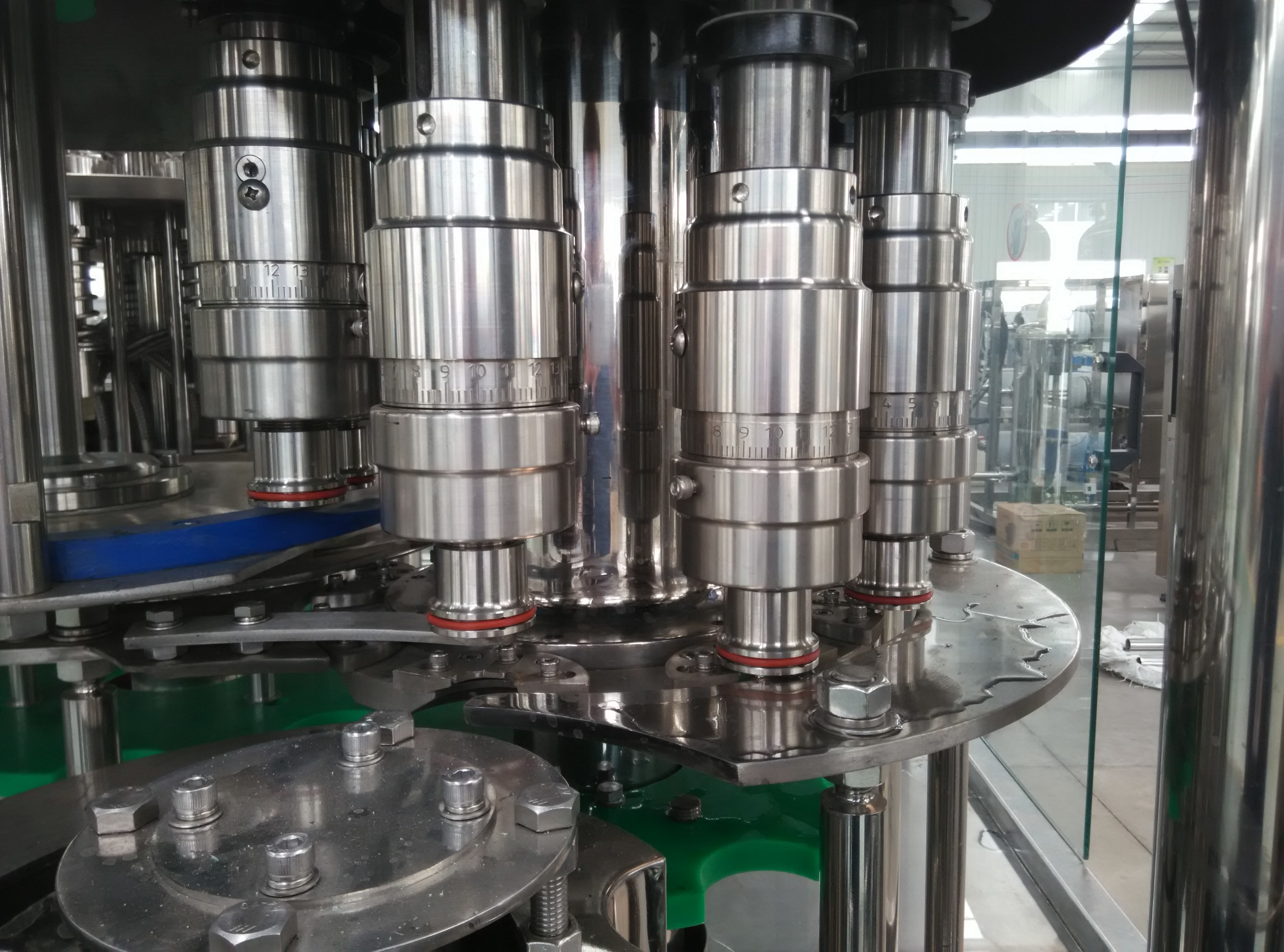

• おおうシステム:それはねじふた締め機、帽子のアライナおよび帽子のスライド ガイドの柵から成っています
• パワー系統:それは主要なモーターおよびギヤ組から成っているあるギヤによって中心にされるドライブ モデルを採用します。
• システムの運搬:それはガイドのテーブル、サム ホイールおよびコンベヤーの鎖から成っています。
• 電気制御システム:それは頻度速度制御、PLC制御およびタッチ画面操作を自動的に採用します。

主要な技術変数

1台の機械に付き3台のための主要な構成

1) 洗浄および回転式版の機械テーブルの材料はステンレス鋼304です。

2) タッチ画面:DIGITAL

3) PLC:MITSUBISH

4) フォトセル スイッチおよび近さスイッチ:AUTONICS （韓国）

次の通り電気部品および1台の機械に付き3台で使用される空気の部品はリストされています:

主要な電気部品

• 接触器:SIEMENS
• 熱のリレー:SIEMENS
• ブレーカ:SIEMENS
• 中間リレー:OMRON
• フォトセル スイッチおよび近さスイッチ:AUTONICS （韓国）
• 頻度インバーター:MITSUBISH
• 主要な空気の部品:AIRTAC

熱く青い分類機械

特徴

1. 容易の商標の切刃の調節

2. 高い硬度材料から成っている真空の吸引の標準的な車輪;折目の処理プログラムを加えることは防ぎます静電気の生成を商標の摩擦を減らすことができます

3. 多用性がある部品の取り替えは10分の速く、有効な完了の内で働きます

4. 正確の手動ディスクを使用して便利に刃の位置を調節すれば

5. より低い摩耗および熱する特別な材料を使用して部品を切る真空の吸引の標準的な車輪および商標

6. 商標の長さの変更が、自動調節ボタン自動的にI-MARKの位置を調整できる時

装置の指示

1. 動かされた分類方法を使用して

2. ラベル ロール コンベヤーによっておよび分類のためのガイド・レールに沿う車輪移動によって標準のために分類するため

3. ラベルの車輪の後のラベル、センサーの自動検出I-MARK

4. 次に確認されて電子目の位置、復調器は自動的にラベルの車輪の速度および正しく指定ラベルの切断の位置を調節します

5. ラベル後標準操作を切るためのせん断へのラベルの車輪、および真空の吸盤にそれからラベル割り込まれて

6. チャックのラベル、プラスチック ドラムへのラベル、接着剤操作の検出のためのセンサー

7. 次にスター ホイールの供給の容器へのコンベヤーによってきちんと整理され、テーブル面積のラベルを改善します、はじめてゼラチン化し、そして同期ベルトの役割に頼り、そして分類を分類します。

装置記述

1. 制御:PLCのインバーター

2. 安全装置

2.1. 運転の部分は積み過ぎの防御装置を与えられます

2.2. 供給のstarwheelの異常終了装置

2.3. びんの供給の探知装置無し

2.4. びんの積み過ぎの探知装置のため

2.5. 標準、操作装置の終了のないゴム製ドラムの供給

主要なコンポーネント

1. コンベヤー ベルト

2. 供給のstarwheel

3. 標準的な場所

4. 真空の吸盤

5. 運転者

6. 熱い溶解の接着剤機械

7. 付着力のローラー

8. 同期ベルト

9. 切断部に印を付けて下さい

10. ラベル ガイド

11. フレームワーク

12. ガスおよび注油区域

13. 電気

多用性がある部品

1. 供給のstarwheel

2. 真空の吸盤

3. ねじプロペラ

4. 割れたスター ホイール

5. ラベルへのの柵

6. バッフル

7. ギヤ ガイド

8. 同期ベルト

技術的な変数

インクジェット コーダー（Videojetのブランド）

この機械がびんで日付を印刷するのに使用されています。それに検査官があります。びんがここに来る場合、検査官はそれを見つけ、プリンターに信号を送ります、従ってそれは自動的に印刷物びんの日付です。その操作は非常に便利であり、インクはどこでも見つけることができる正常なタイプです。

プラスチック フィルムのパッキング機械

技術的な変数

パッキング形態:2×3,3×4,3×5,3x3,4×5,4×6 （びんに従って）

仕事力:3段階5ライン380V/50Hz

働き圧力:0.6~0.8Mpa

収縮の部屋のサイズ:L×W×H=2400×650×450 （mm）

速度:12pcs/min

Sealing&の切断温度:190℃~230℃

収縮の温度:200℃~280℃材料:PE

フィルムの幅のロール:フィルム厚さの≤600ロール:0.06~0.12mm

フィルムの直径のロール:≤450mmの仕事の騒音:≤65dB

総力:30KW合計の重量:2500kg

機械サイズ:L×W×H=14340×1100×2100mm

コンベヤー ベルトの最高の幅:541mmの農産物ライン（調節可能な範囲150mm）の高さ

主な特長

1. 外面は優秀なコンパクトでありフレームは小説、点、修理です容易です。フィルム供給のための電子影響は、フィルム穏かにあります–変更はすぐにあります。

• 等温のシーリングおよび刃物を使用して。シールの強度は3回sealing&の刃物を冷却して、使用生命は冷却のシーリング及び刃物の上に80回あります。密封の&cutting時間は0.6sです

3. 頻度変化によって交通機関の規則を促進して下さい、伝達行為は精密、同調です。

4. 収縮の部屋は遠心熱空気の循環システムを使用します、構成は論理的、熱絶縁材熱保存です、サーモスタットの精密は高く、パッキング効果はよりよいです。

5. プロダクト前方運搬プロセスの間。それは包むために自動的に時間を節約し、パッキング効率を高めるためにプロダクトを分けることができます

6. 国内市場の中間速度の熱憶病な荷造業者の考えモデル
