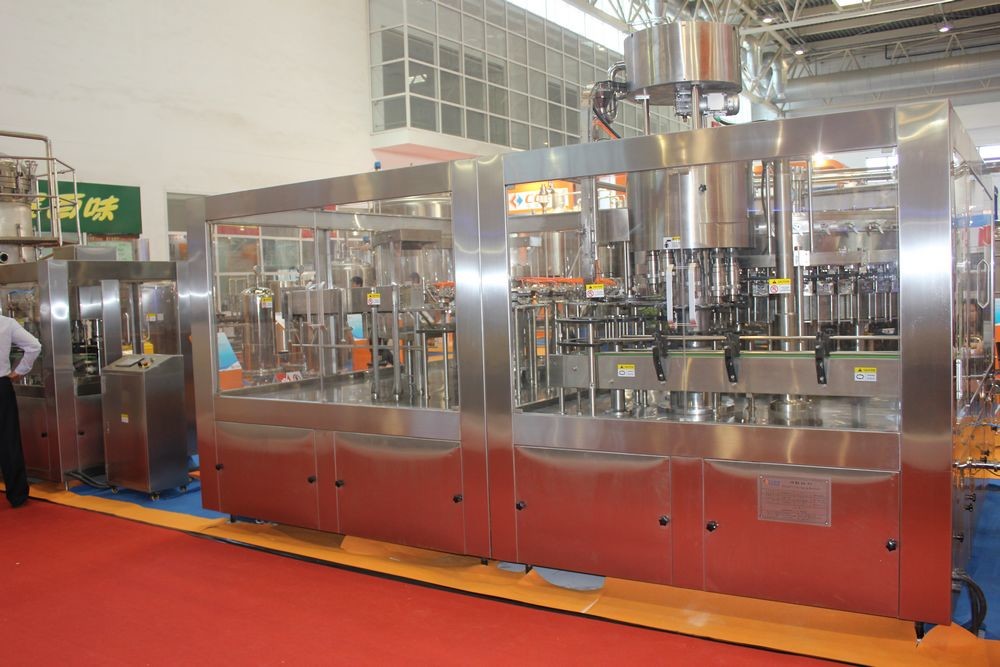

PLCのコントロール パネルとの電気ビール醸造所の生産ライン調節可能な速度

技術の指定

洗浄の頭部:1 6

満ちる頭部:1 6

おおう頭部:6

容量:2000-3000BPH （第2真空を実現して下さい）

びんのタイプ:高さ:150~ 300mm

ネック:① 50~の① 85mm

空気消費:0。2m3/min （0。4~0.6Mpa）

CO2consumption:160g/l00L

使用水量:真空ポンプ0。20m3/h

0。8m3/hの洗浄

容積:4.22KW

主要なモーター2.2KW

ホッパー モーター0 .18KW

真空ポンプ モーター1.1 KW

洗浄ポンプ モーター0.37KW

泡立つモーター0.37KW

次元:2200×1830×2750 （L×W×H）

N.W.:3000Kg

トンネルの低温殺菌器はビール工場で広く利用されていますびんまたは缶が付いているビールを殺菌するために。それはまた水噴霧タイプびんと暖まる/冷却機械呼ばれます。直接熱するタイプ抜け目がない殺菌機械と別、このシリーズ トンネルの低温殺菌器はパッケージとともに液体プロダクトを殺菌できます（ガラス ビンかペットびんはまたはできます）。それは可能液体プロダクトかパッケージに存在しているすべての細菌を殺すことができます。液体プロダクトおよびパッケージは殺菌の温度に熱され、ある特定の時間のためのこの温度を保ち、そして次に周囲の温度にパッケージに冷水の噴霧によって温度を落とします。

2働き主義

このトンネルの低温殺菌器は3つのセクションから主に成っています:暖房セクション、一定した温度セクションおよび冷却セクション。びんの入力コンベヤーはびんの入力コンベヤーから網ベルトにいっぱい入ったボトルを移します。機械のすべてのびんは順序で整理され、3つのセクションを一つずつ通り、そして加工技術の条件を達成します。ついに、びんの出力コンベヤーは鎖の排出にびんを移します。続くことは3つのセクションについての記述です。

1つの給湯器セクション

このセクションに3つの分けられた水漕があります。水は蒸気によってこれらのタンクで予備加熱されます。熱湯はスプレー ポンプによって網ベルトの上のノズルにポンプでくまれ、いっぱい入ったボトルに粉砕されます。びんの温度は高温によって影響を及ぼされる液体プロダクトの味の損失を減らすために次第に上がります。リサイクルされた水は水漕に戻ります。

2一定した温度セクション（殺菌セクション）

このセクションによっては温度が80℃ （殺菌の要求に従って温度を調節できます）に得ることができるセクションが殺菌しています。それはまた一定した温度セクションです。1つの水漕があり、水は蒸気によって殺菌の温度に熱されます。熱湯は網ベルトの上のノズルにポンプでくまれ、いっぱい入ったボトルに粉砕されます。自動的に温度調整のシステム制御の水温。このシステムの働き原則は温度調整の器械によって検出される温度の相違の基盤の空気の膜弁が付いているこのタンクに蒸気の流動度を、調整することです。減ります殺菌の時間を変えるために網ベルトの連続した速度を変えるために無限速度を調整できます。

通知:機械が締まったときに速度を調整しないで下さい。

3冷却セクション

このセクションは暖かい水冷却区域および水道水冷却区域から成っています。水漕は水道水の冷却区域の下にあります。びんの温度は次第に落ちます。水道水は網ベルトの上のノズルにポンプでくまれ、びんに粉砕されます。これは最終的な冷却のプロシージャです。この区域からのリサイクルされた水は暖かい水に熱くし、水冷却区域を暖めるためにポンプでくまれます。これは最初冷却のプロシージャです。

3操作

1) 電源のためのマスター スイッチを始動させて下さい。

2) すべての水漕に水を加えるために水弁を始動させて下さい。指定される水位に達することを忘れないでいて下さい。圧縮空気弁を始動させて下さい。

3) タンクの水を予備加熱するために温度調整ボタンを押して下さい。

4) 温度調節器の殺菌の温度そして温度警報を（上部の限界温度はおよび限界温度を下げます）置いて下さい。一般に、ちょうど殺菌の温度を置く必要があります。

5) 冷却セクションで水漕の水を予備加熱するために蒸気弁を手動で始動させて下さい。水温は温度計に表示されます。

6) 水温がセット・ポイントに（PVの表示区域）達する時、この機械にいっぱい入ったボトルを移しびんの入力/outputのコンベヤーを始めて下さい。

7) 操作を殺菌することを終わる場合蒸気弁および給水弁を最初は消しましたり、すべてのスプレー ポンプを、ついに、停止網のベルト・コンベヤーおよびびんの入力/outputのコンベヤー停止します。

4つの主要な技術的な変数

1. 総合容量:2000-3000 bottles/hr
2. 量の臨時雇用者区域:8セット

（3）最終的な温度の出口機械:20~35℃ （変えることができま顧客の状態を一致します）

（網ベルトの4つの）幅:2000mm

（モーターの5の）合計力:18.75kw

網ベルトのコンベヤーの速度減力剤の力:1.5kw

びんの入力コンベヤーの速度減力剤の力:0.37kw

びんの出力コンベヤーの速度減力剤の力:0.37kw

遠心ポンプ（8sets）の力:0.55×8=4.4kw

（機械の5つの）純重量:3800kgについて

（6つの）全体寸法:11500×2020×2120mm

5つの主義の特徴

1つは主にフレーム構造スチールです、表面は304のステンレス鋼であり、304のステンレス鋼フレームは、ステンレス鋼のフィートの差益調節可能です。

2つの任意温度帯

この装置に8つの温度帯、顧客が温度帯のどれでも選ぶことができますあります。調節を促進し、費用を救って下さい。

3つの調節可能な温度

PLCのコントロール パネルで、1つの制御ボタンは各地帯の1の温度を制御できます。

顧客はあらゆる温度にそれを調節できます。

4つの調節可能な速度。

それはPLCのコントロール パネル、顧客と調節されたチェーン板速度である場合もあります装備しました。

5不用な処置システムと装備されていて

BPH:1時間あたりのびん
