提案のビール醸造所の生産ライン自動ペットボトル ウォーター洗浄の満ちるおおう機械
部2。装置の紹介

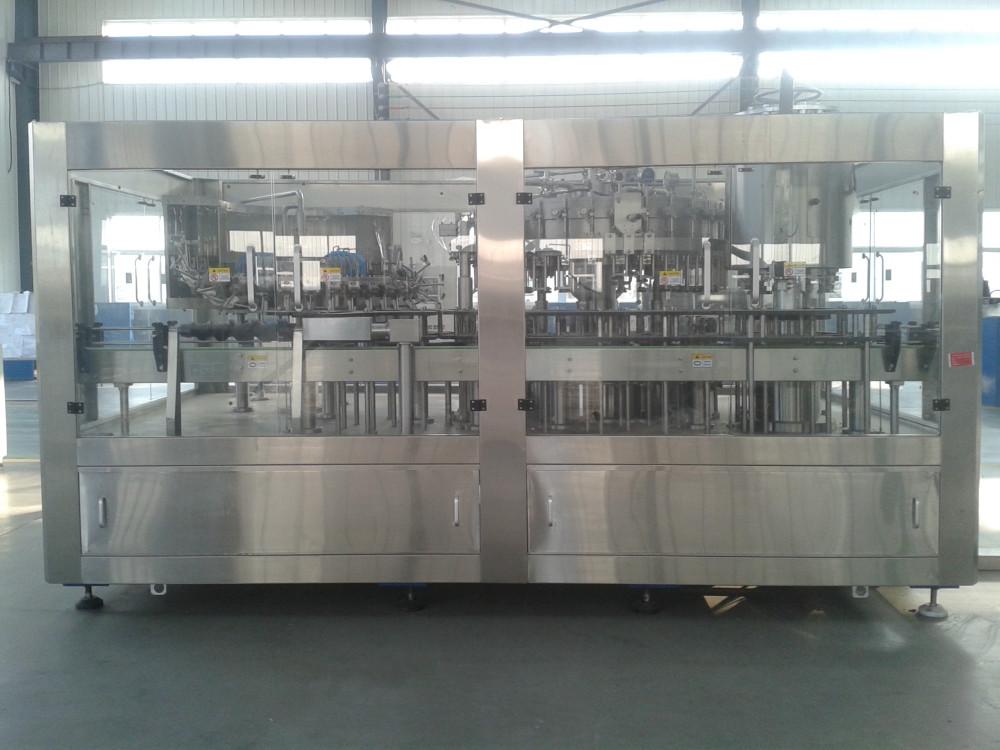

GD-CGFB16/16/6Bottleの洗浄、詰物、おおう3-1単位機械
1つ。製品紹介
GD-CGFB16/16/6タイプ ビール瓶の洗浄の満ちるおおう3-1単位機械は設計されている導入および吸収の後で私達の国の実際の状態と結合される1台の機械に付き洗浄の満ちるおおう3台です。それはドイツ技術のびんの満ち、おおう技術を採用します。特にビールを満たすことを使用しました。
それは等圧満ちる主義を採用し、フィリング バルブは高精度の機械弁を採用します。それに速い満ちる速度、液体レベルの高精度の利点があります。Siemensの自動制御システムをびんがあるときだけ満ちることに始まることを意識して下さい実現します、機械の三位一体を採用し、洗浄、満たおよびおおうプロセスを制御し、他では満たおよび壊れたびんを止めません。満ちるプロセスはよりきれいであり、それ純粋な原因で二度等圧満ちる操作のためにびんのvacuumization、およびより安定しているそうなったものです。第2真空を実現する圧力を準備する真空ポンプおよび二酸化炭素を使用してびんの空気そして細菌を保障しないで下さい、満ちる質および保証の質の時間を保証して下さい。満ちるシリンダー支柱は別の高さのびんを満たすために上下するみみずギヤ箱を使用します。満ちるシリンダーの浮遊物スイッチは滑らかな液体の入口を保障します。従って、この機械はビールまたは飲料の工場のための最もよく理想的な選択です。
2。技術の特徴
3。働き主義
この機械の6つの主要な部があります:
1.びんのrinser 2.Filler 3.Capping機械4.Workingテーブル5.Bottleのコンベヤー6.Pipeシステム/液体の輸送の管
働くプロセス
スター ホイール、びんクリップ転換びんおよび終わりの洗浄で機械に固定間隔に分けられたコンベヤー ベルトによって機械に送られたびんはびんの充填機のスター ホイールにそして送ります。びんは装置の上昇の動きによって次フィリング バルブに置きます。回転式の過程において、びんは真空および二酸化炭素の準備の2プロシージャに渡され、詰物の仕事に次にあります。
、びんの基盤の落下、正しく上向きに導いて満ちることの後でスター ホイールを送信するために、びんは送られ、次におおう機械スター ホイールに送られ、そして腺のプランジャーの形成するものの下に置かれました。キャップは機械の上のホッパーに置かれます。林冠は貯蔵のホッパーを混合機に次に送られる腺のプランジャーの頭部に渡し、次に自動的に次押しますおおう仕事を終えるために朽ちます。おおうことの後で、びんの車輪は腺-びんのコンベヤー ベルトへの終了するびん--を移します。すべての仕事は終了します。
部分を洗うびん:16のノズル
この部分は持ち上がる装置、主要な伝動装置、固定わく、クランプ装置、ディストリビューターおよび開いたクランプ カムよりそして回転カム等に構成されています。
びんの高さに合わせるために持ち上がる装置が機械の回転式テーブルそしてクランプの高さを調節するのに使用されています。その力は持ち上がるレバーから来ます。レバーは回転式テーブルの上昇を実現するためにドライブねじ回転を回します。
クランプが回転テーブルが付いているスター ホイールに回るとき、クランプの中間、開いたクランプ カム終わりにクリップ爪びん詰めにし、回転クランプが付いているネックを切て下さい。回るべき回転式テーブル クランプ部分が終わる回転カムによって回る時、ガイド カムは回転カムにびんの口が下方に上、直接スプレー ノズルに直面し、まで回り、180度にネック、スプレー ノズルのスプレーのクリーン ウォーターを弾き、そしてびんの内部を洗浄し、下方に流出し、180度を回し、そして次にスター ホイールから出かけます。
グリッパー噴霧弁のスター ホイール

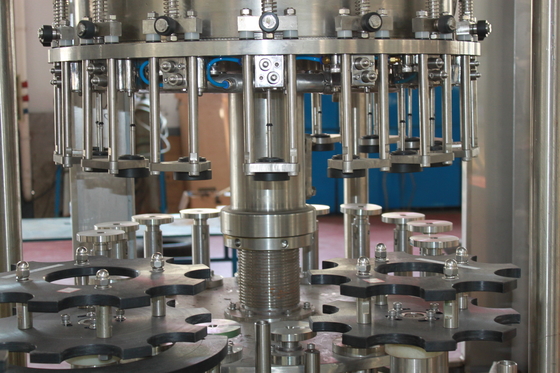

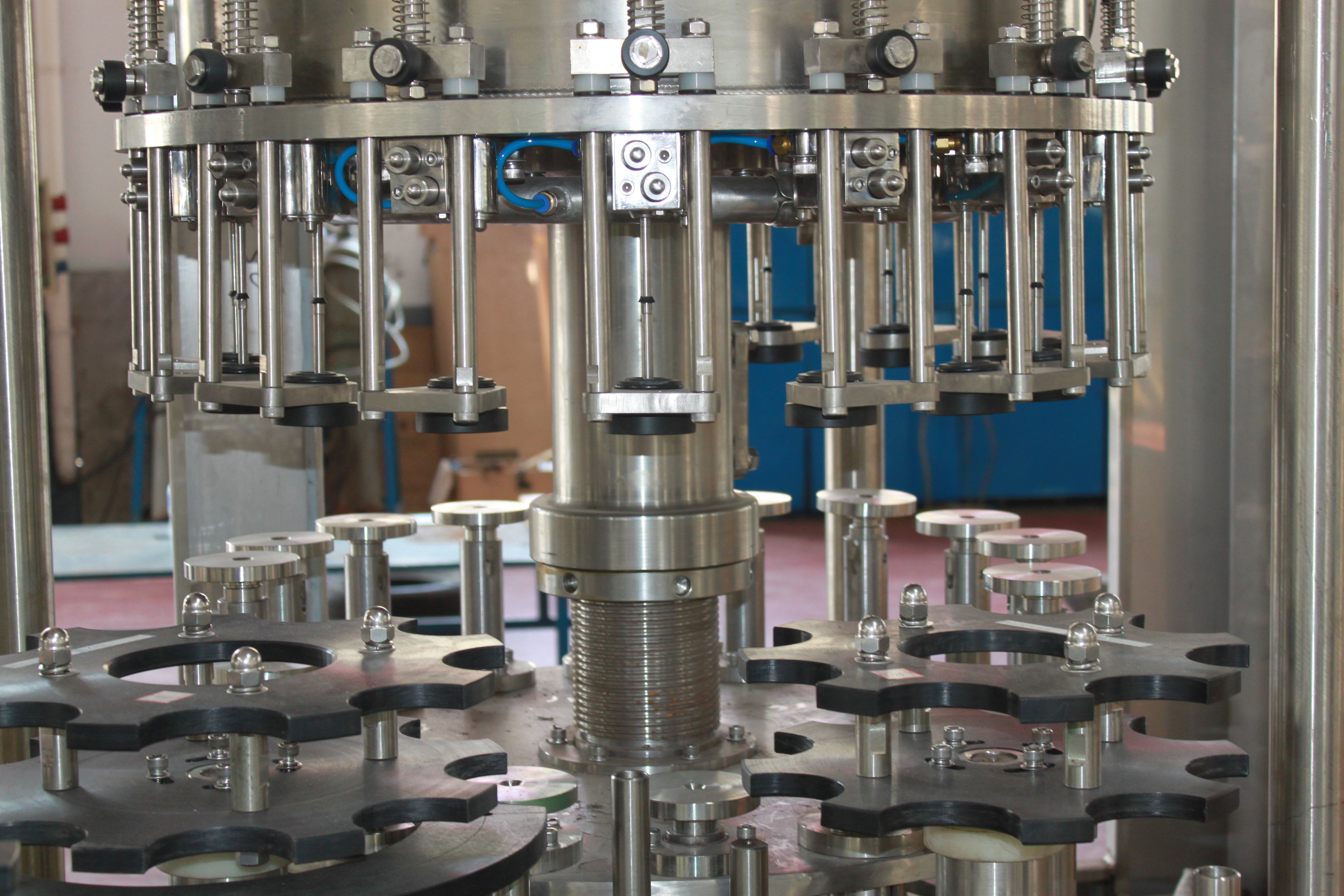

満ちる部分:16のノズル
満ちる部分は主要な液体の管、回転シリンダー軸受け基盤、詰物シリンダー支店のループ、ビール タンク、フィリング バルブ、詰物シリンダー管、制御ループ装置、上向き装置、ディストリビューター、高さ真空システム、等から制御を、刺激的な泡腕調節する、成っています。
a. 最初のVacuumize
道を形作るびんおよび真空チャネルの真空弁茎を、開けて下さい。びんの空気はびんからびんのこのチャネルを通した、形作ります真空を排出されます。範囲の後で固定時間、閉まる真空弁それからそれは終了します。
b. 二酸化炭素の注入
フィリング バルブを開けて下さい、細道はびんとガス チャネルの間で形作られます。ビール タンク圧力にワイン タンク同輩の二酸化炭素圧力までこのチャネルを通ってびんに満ちる二酸化炭素。
c. 第2 vacuumizing
びんへの二酸化炭素の注入の後で、少し空気はびんの首の上に集中されます。第2 vacuumizingによって、休息の空気のこの一部分は詰物の仕事のためによりよいわずか真空の状態を発生させるために取除かれ。
d. ビール詰物
液体弁を形作りますびん開ければとビール タンク間の細道を、材料はエア管を通って同じ速度でビール タンクに戻ってこのチャネルからのびんに、同時に、びんのリターンの二酸化炭素与えます。エア管に上がるびんの材料まで動き、圧力バランスを形作り続けるびんのシール材料の圧縮された二酸化炭素
e. 近い弁
長い時間、終わりのびんの終わりのフィリング・スタンドがアルコール飲料弁および空気フィリング バルブ、ワイン タンクとびん間のチャネルを断ち切った後。
f. 空気排出
放出弁を開け、びんと空気間の細道を形作って下さい。びんの圧力はこのチャネルを通って解放し、満ちる部品とは別にびんまでの解放を終えません。
g. 打撃の残りの液体
満ちる部品がびんの間にそしてスター ホイールびんに置くとき、二酸化炭素のフィリング バルブを開け、固定時間範囲の後でそれを閉めて下さい。びんの二酸化炭素が残りの液体を吹くように。
開始弁の電磁弁のフィリング バルブの装置
（FESTO）
おおう部分:6つの頭部
おおう機械は帽子のホールダーから成っていて、slideway、おおう上部、おおう下方部分をおおい、部分を上げ、コラムを反一周します。
おおうノズルの上下に動きは固定であるおおうカムによって運転されます。キャップは帽子の容器のミキサーによってslideway帽子におおうノズルのおおう型にそれから滑らせて送って。おおうノズルは円の力そして移動によって運転されます。おおうノズルはおおうことの各円のupwordそして下方に1回を動かします。カム、おおう機械の上部の固定部品、制御の組み立ておおうノズルの上向きおよび下り動き。
びんが充填機から送信された後、おおうノズルはビンの王冠によって与えられました。おおうことはカム案内面によって運転されるおおうプラットホームそして弱まるリングの援助が付いているビンの王冠の下で移動をびん下方にノズルを通して出します。
制御システムのおおう弁をおおいます
unscramblerの帽子の管をおおいます
5。技術データ
洗浄の頭部:16
満ちる頭部:16
おおう頭部:6
容量:1000-2000BPH （第2真空を実現して下さい）
びんのタイプ:高さ:150~ 300mm
ネック:① 50~の① 85mm
空気消費:0。2m3/min （0。4~0.6Mpa）
CO2の消費:160g/l00L
使用水量:真空ポンプ0。20m3/h
0。8m3/hの洗浄
容積:3.43KW
主要なモーター1.8KW
ホッパー モーター0 .18KW
真空ポンプ モーター0.75 KW
洗浄ポンプ モーター0.35KW
泡立つモーター0.35KW
次元:2000×1830×2200 （L×W×H）
N.W.:2800Kg
